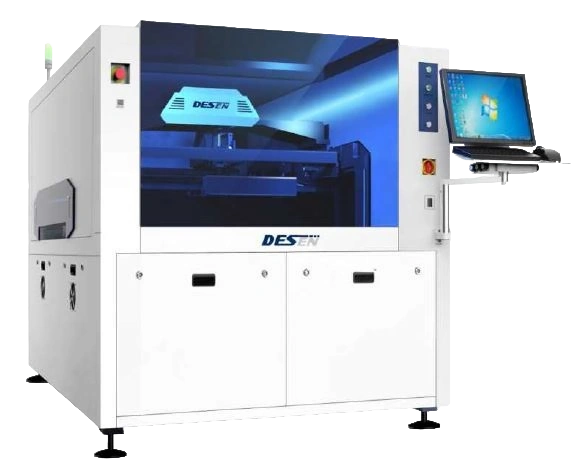

Полностью автоматический трафаретный принтер DGL-E
- Автоматическая калибровка высоты платформы в зависимости от толщины подложки.
- Модуль автоматического позиционирования трафарета.
- Автоматическая система сбора паяльной пасты.
- Автоматическая система регулировки источника света.
- Автоматическая система регулировки угла печати
Производитель: Desen
Область применения
- 5G
- Полупроводник
- Новая энергия
- Электроника
- Фотоэлектрические продукты
- Новый дисплей
- Автомобильная электроника
- Медицинские приборы
Дополнительные опции продукта
Система контроля паяльной пасты
Датчик под передней ракелью определяет диаметр оставшейся паяльной пасты и уведомляет заказчика о необходимости добавить паяльную пасту.
Автоматическое добавление паяльной пасты (электрическое/пневматическое)
- Непосредственное добавление паяльной пасты из общего бака.
- Можно добавлять через определенные интервалы времени.
ИБП для защиты при отключении питания
После отключения электропитания ПК может работать в течение определенного времени (10 минут) для сохранения и защиты производственных данных.
Интеллектуальная система контроля температуры
- Температура может отображаться и регулироваться на вертикальной системе управления.
- Температура может отображаться и регулироваться на внешней системе управления.
Система контроля апертуры трафарета
Обнаружение засорения диафрагмы и уведомление о необходимости очистки трафарета. Если проверка трафарета не удалась дважды подряд, заказчику будет выдано напоминание о том, следует ли изменить режим очистки, частоту очистки или выполнить очистку вручную.
Функция автоматического дозирования
Точечное или секционное заполнение
Система управления производством Industry 4.0 MES
- Индивидуальный режим связи с заказчиком для реализации интеллектуального управления операциями.
- Анализ производительности и функция получения статистической информации об операциях в режиме реального времени.
- Интеллектуальная система сигнализации.
- Распознавание кода продукта.
Технические характеристики
| Параметры процесса | Спецификация | |
|---|---|---|
| Точность печати | ±25мкм@6о, Сркз>2.0 | Проверено испытательной системой СеТа^ |
| Повтор точности позиционирования | ± 10 мкм@6о, Срк>2.0 | |
| Время цикла | 15 с | |
| Размер рамы экрана | 737мм х 737мм~1200мм х 900мм | |
| Толщина рамы экрана | 20мм - 40мм | |
| Размер подложки (мин.) | 100мм (X) х 80мм (V) | |
| Размер подложки (макс.) | 850мм (X) х 610мм (V) | |
| Толщина подложки | 0,6мм - 6мм | |
| Давление печати | 0 кг-20 кг | |
| Скорость печати | 6мм/с - 120мм/с | |
| Печатный зазор | 0мм - 20мм | |
| Разделение подложки | Скорость: 0,1 - 20мм/с | |
| Расстояние: 0мм - 30мм | ||
| Варианты нанесения пасты | Паяльная паста, печатная краска, серебряная паста | |
| Система транспортировки | Спецификация |
|---|---|
| Вес подложки (макс.) | <15 кг |
| Скорость перемещения | Сегментированное управление, 1500 мм/с (макс.) |
| Высота платы | <25 мм (настраиваемая) |
| Высота перемещения | 900 ± 40мм |
| Электрическая конфигурация и требования к окружающей среде | Спецификация |
|---|---|
| Напряжение | 220 В +/-10%. Одна фаза 50/60 Гц |
| Мощность | 3 кВт |
| Подача воздуха | 4,5-6 кгс/см2 |
| Температура | -20°С ~ +45°С |
| Влажность | 30% - 70% отн. влажн. |
| Стандартная конфигурация | Спецификация |
|---|---|
| Модуль автоматического позиционирования трафарета | Поместите трафарет в опорную рамку, ракель автоматически определит положение трафарета. |
| Система позиционирования опоры подложки | Опорный блок, опорный штифт, опорная платформа |
| Автоматическая система обнаружения платформы | Высота платформы автоматически калибруется в зависимости от толщины подложки |
| Интеллектуальная транспортная система | Устройство автоматической остановки + автоматическое позиционирование носителя + вход слева/выход слева, вход слева/выход справа, вход справа/выход справа, вход справа/выход слева. |
| Варианты обработки и очистки | Влажная уборка + сухая чистка + вакуумная чистка (свободная комбинация) |
| Приблизительный размер | 1710 (Д) X 1750 (Ш) X 1550 (В) мм |
| Приблизительный вес | 1800 кг в упаковке (зависит от выбранных опций конфигурации машины) |
| 1700 кг без упаковки (зависит от выбранных опций конфигурации машины) |
