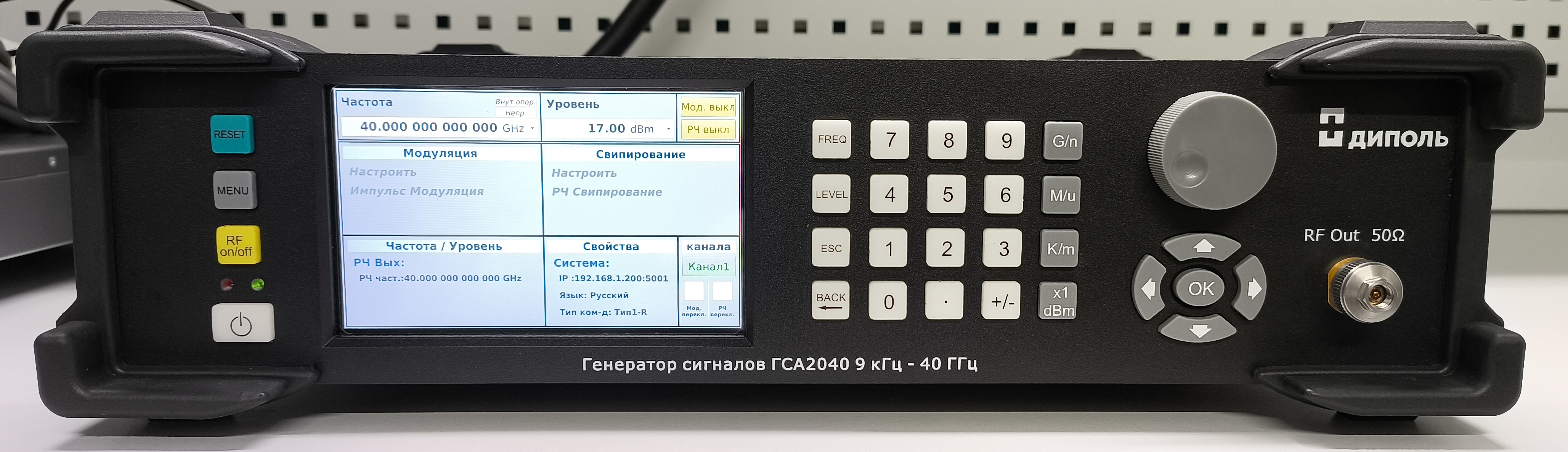

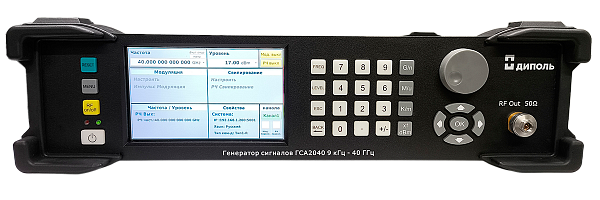

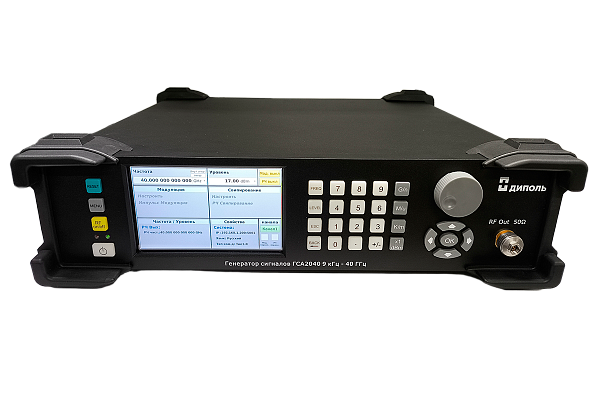

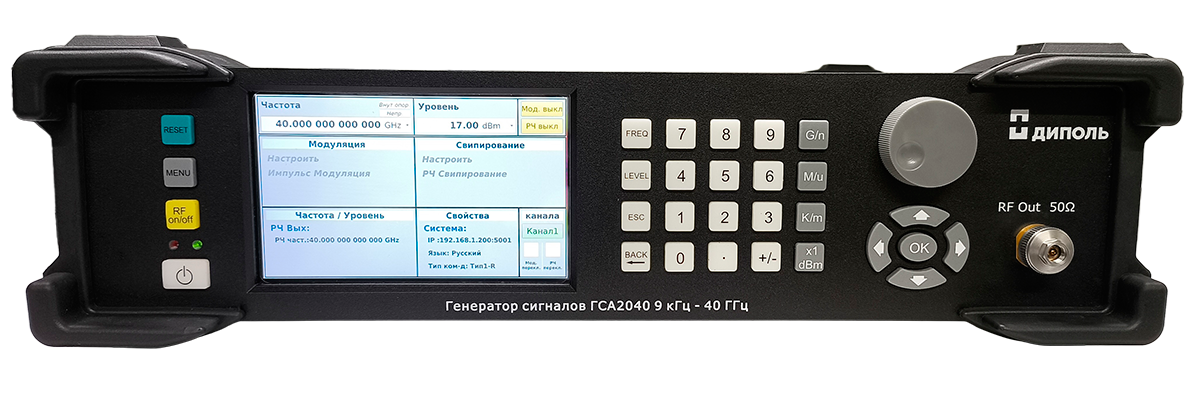

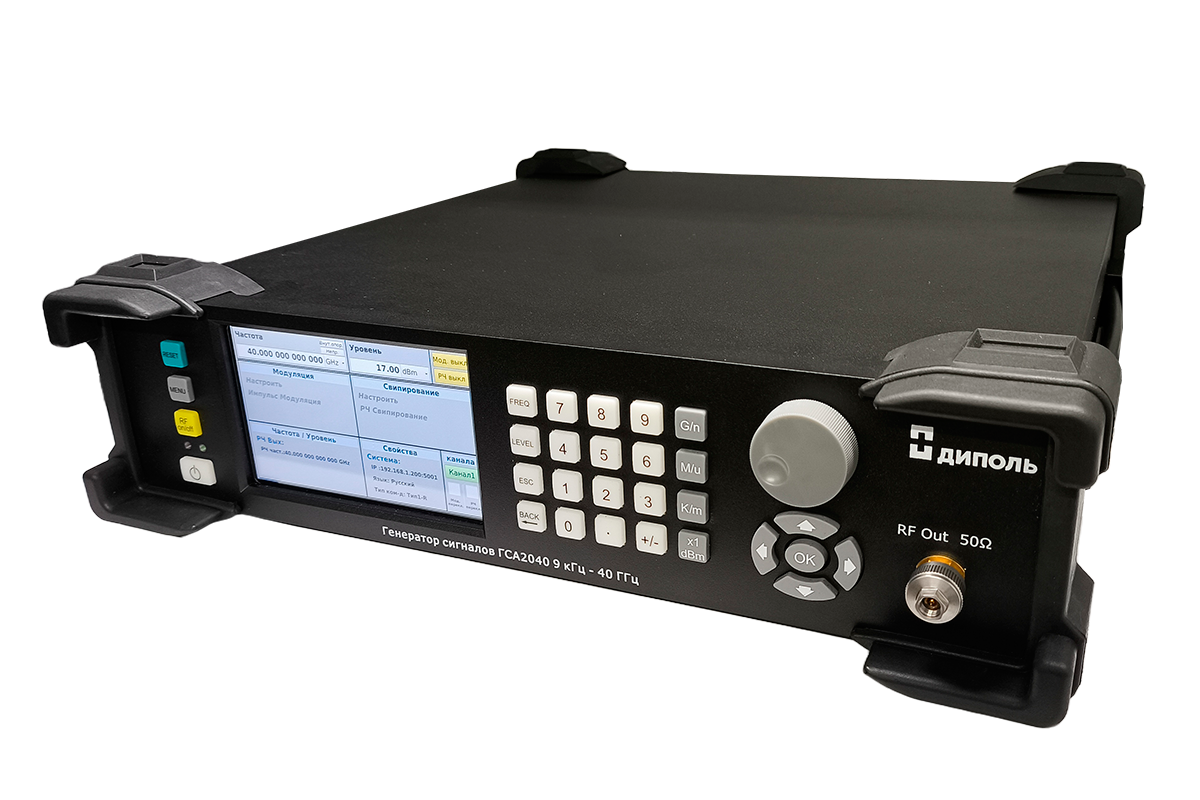

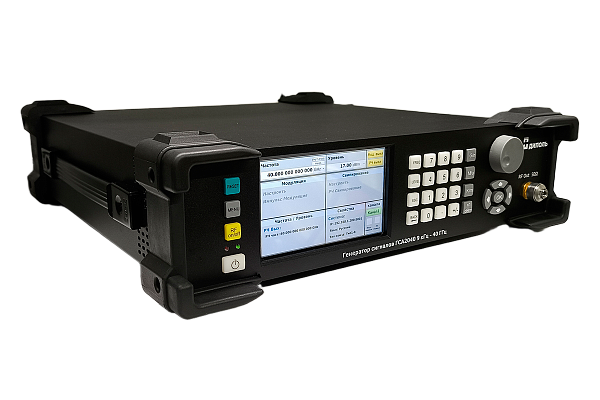

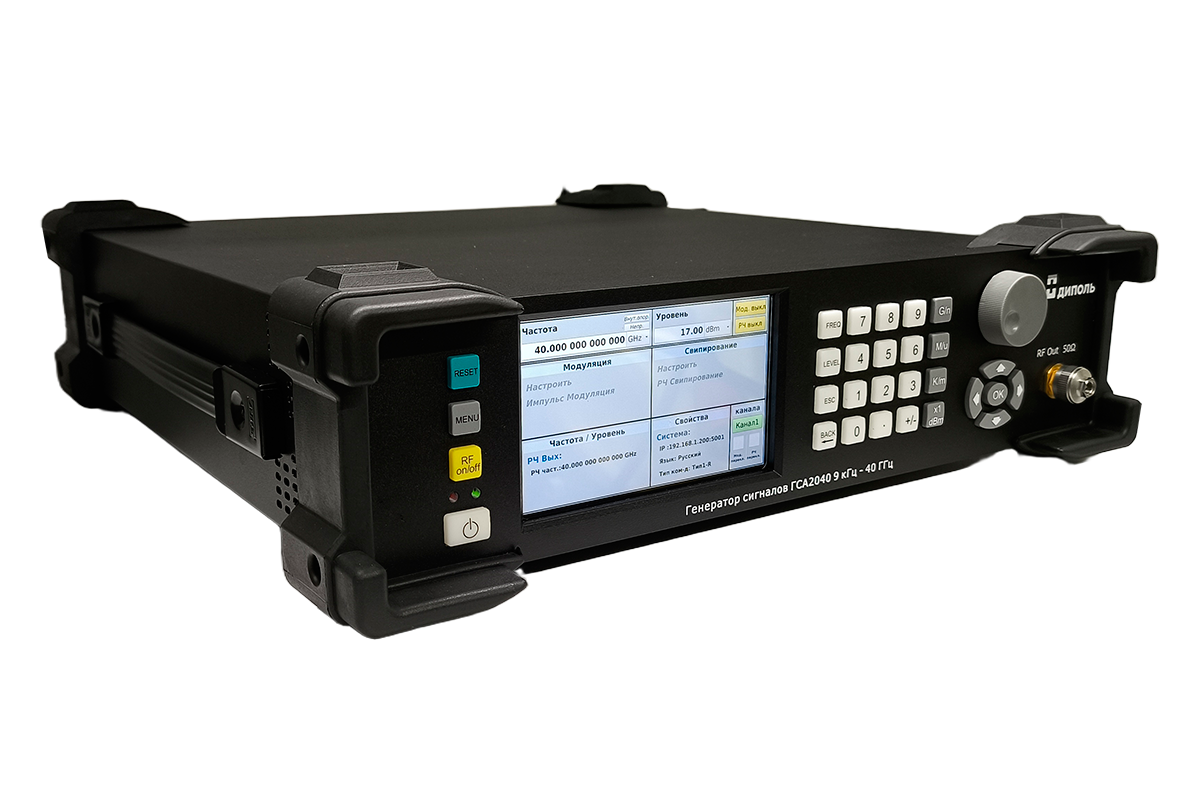

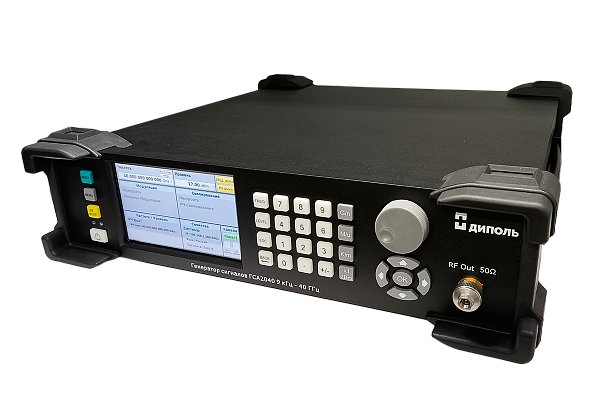

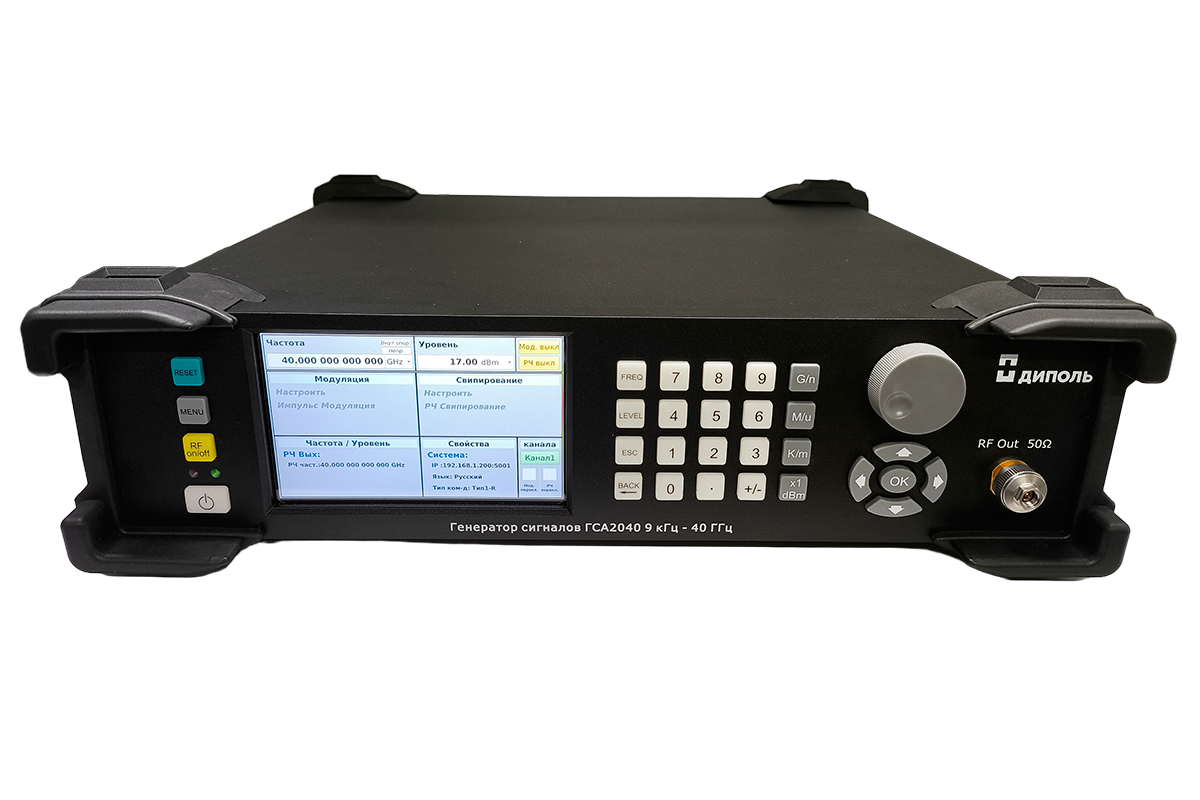

Аналоговые генераторы сигналов ГСА2040
- Диапазон частот: от 9 кГц до 40 ГГц
- Выходная мощность: от –120 дБм до +17 дБм
- Фазовый шум на несущей 1 ГГц при отстройке 10 кГц: –131 дБн/Гц
- Гармонические искажения: -40 дБн
- Негармонические искажения: -60 дБн
- Импульсная модуляция
- SCPI-команды (совместимость с Keysight и R&S)
- Номер в ГРСИ: 98675-26 до 08.06.2031
Производитель: Диполь
Аналоговые генераторы сигналов ГСА2040 обладают оптимальным соотношением технических характеристик высокого уровня по приемлемой цене, обеспечивая широкий диапазон частот до 40 ГГц, превосходную спектральную чистоту (ФШ –131 дБн/Гц) и высокую выходную мощность +17 дБм.
Данные приборы обеспечивают формирование всех необходимых сигналов для решения задач параметрического тестирования приёмников, усилителей, широкополосных фильтров и многих других устройств, что позволяет применять их при разработке, производстве и обслуживании любых электронных изделий.
Небольшие размеры в сочетании с малой массой позволяют легко устанавливать их в любой лаборатории, производственном помещении или сервисном центре. Данные генераторы являются экономичной заменой генераторов N5173B, N5183B, E8257D, SMA100B, SMB100B, SMA100B, RFSG, RFSU и других аналоговых генераторов.
Технические характеристики
| Модель | ГСА2040 |
| Диапазон частот | от 9 кГц до 40 ГГц |
| Скорость старения опорного генератора | ±3х10-7 за год |
| Разрешение по частоте | 0,001 Гц |
| Максимальная выходная мощность | +17 дБм |
| Минимальная выходная мощность | –120 дБм |
| Разрешение по уровню | 0,1 дБ |
| Погрешность установки уровня (9 кГц-10 ГГц, 0 дБм) | ±0,5 дБ |
| Фазовый шум на 1 ГГц, | |
| отстройка 100 Гц | –104 дБн/Гц |
| отстройка 1 кГц | –132 дБн/Гц |
| отстройка 10 кГц | –131 дБн/Гц |
| отстройка 100 кГц | –130 дБн/Гц |
| отстройка 1 МГц | –134 дБн/Гц |
| Гармонические искажения | -50 дБн |
| Негармонические искажения | -75 дБн |
| Виды сигналов |
Непрерывный, свипирование по частоте, свипирование по мощности, импульсная модуляция |
| Минимальная длительность импульса | 100 нс |
| Интерфейсы | LAN, USB |
| Размеры | 360х360х89 мм |
| Вес | 10 кг |
