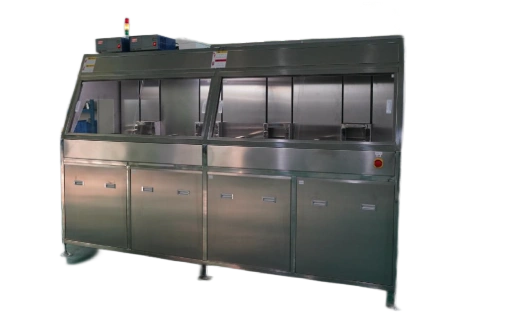

Автоматическая система ультразвуковой отмывки печатных плат UV-520A
- Предметы, подлежащие очистке - Заготовки, сборки печатных плат.
- Методы очистки: ультразвуковая очистка
- Средство для очистки - Чистящее средство на водной основе
- Средство для ополаскивания - Водопроводная вода для заготовок, деионизированная вода для сборок печатных плат
- Размеры бака - Д 580 × Ш 500 × В 500 мм
- Размеры корзины - Д 520 × Ш 400 × В 400 мм
- Ультразвуковой генератор - 24 ультразвуковых генератора, частота: 37 кГц
- Электропитание - 3 фазы, 380 В, 50 Гц, максимальная мощность: 55 кВт
UC-520A — это полностью автоматическая система ультразвуковой отмывки, которая состоит из одного ультразвукового бака для очистки растворителем, двух баков для промывки и одного бака для сушки горячим воздухом, устройства загрузки и выгрузки. Включает в себя ультразвуковую систему, систему фильтрации и циркуляции, систему отмывки барботажем, систему сушки горячим воздухом, систему загрузки и систему управления.
Особенности
- Принцип работы: UC-520A применяет ультразвук для глубокого проникновения в поверхность заготовки и химическую отмывку, обезжиривание и удаление накипи с помощью растворителей для быстрого удаления всех видов загрязнений, плотно прилегающих к поверхности заготовки.
- UC-520A обеспечивает полностью автоматический процесс отмывки, ополаскивания, сушки и загрузки.
- Система отмывки с барботером дополнительно ополаскивает изделия для достижения высокой чистоты.
- Используется человеко-машинный интерфейс, а управление осуществляется автоматически или полуавтоматически с помощью сенсорного экрана ПЛК.
- Для обеспечения безопасности деталей, оборудования и операторов предусмотрены многочисленные системы защиты.
Технические характеристики
| Параметры | Описание |
|---|---|
| Предметы, подлежащие очистке | Заготовки, сборки печатных плат. Методы очистки: ультразвуковая очистка |
| Средство для очистки | Чистящее средство на водной основе |
| Средство для ополаскивания | Водопроводная вода для заготовок, деионизированная вода для сборок печатных плат |
| Размеры бака | Д 580 × Ш 500 × В 500 мм |
| Размеры корзины | Д 520 × Ш 400 × В 400 мм |
| Процесс очистки | Загрузка → Ультразвуковая очистка растворителем → Промывка в барботере → Сушка горячим воздухом |
| Ультразвуковой генератор | 24 ультразвуковых генератора, частота: 37 кГц |
| Электропитание | 3 фазы, 380 В, 50 Гц, максимальная мощность: 55 кВт |
Подробное описание каждого процесса:
1. Ультразвуковая очистка растворителем
| Параметры | Первая ванна предназначена для ультразвуковой очистки растворителями. | |
| Принцип работы | Благодаря высокой проникающей способности ультразвука и воздействию чистящего средства удаляется пыль, загрязненное масло и другие остатки с поверхности детали. | |
| Конструкция | Размеры бака | Д 580 × Ш 500 × В 500 мм |
| Материал | Нержавеющая сталь SUS316L толщиной 2,0 мм | |
| Конструкция | Ультразвуковые волны генерируются снизу, где расположено отверстие для слива жидкости. | |
| Ультразвуковая система | Преобразователь | На дне расположено 24 преобразователя с ультразвуковой мощностью 1200 Вт и ультразвуковой частотой 37 кГц. |
| Система нагревателя | Нагреватель | Внутри бака установлены нагревательные элементы из нержавеющей стали; |
| Термостат | Температура регулируется автоматически в диапазоне от комнатной температуры до 90 °C. Температура внутри ванны для очистки регулируется автоматически. | |
| Система циркуляции и фильтрации | Конструкция | Насос с фильтром: фильтр из полипропилена установлен перед насосом. |
| Фильтр | Полипропиленовый фильтр 20 мкм | |
| Манометр воды | С его помощью можно регулировать расход и следить за тем, нужно ли менять элемент фильтра. | |
| Бак жидкости | Материал | Импортная нержавеющая сталь SUS316 |
2. Промывка в барботере
| Параметр | В ваннах 2 и 3 выполняется промывка в барботере | |
| Конструкция | Размеры бака | Д 480 × Ш 400 × В 480 мм |
| Материал | Нержавеющая сталь толщиной 2,0 мм | |
| Конструкция | Пузырьки образуются на выходе для отвода жидкости. | |
3. Сушка горячим воздухом
| Параметр | Ванна 4 оснащена осушителем горячим воздухом высокого давления | |
| Принцип работы | Для сушки заготовок используется горячий воздух. | |
| Конструкция | Размеры бака | Д 480 × Ш 400 × В 480 мм |
| Материал | Пластина из нержавеющей стали толщиной 2,0 мм. | |
| Конструкция | На дне предусмотрено отверстие для слива жидкости. | |
4. Механизм перемещения
| Расположение | Все ванны оснащены общим механизмом перемещения обрабатываемых изделий. |
| Тип | Приводится в движение двигателем и ходовым винтом, в результате чего корзина для очистки перемещается вверх и вниз в ванне для очистки. |
| Особенности | Стабильная работа, высокая устойчивость, низкий уровень шума. |
| Устройство извлечения | Устройство извлечения изготовлено из нержавеющей стали. |
5. Электрическая система управления
| Электрический шкаф | Количество | 1 комплект |
| Электрическая система управления | Используются сенсорный экран и ПЛК. Системой можно управлять вручную или автоматически. | |
