Центрифуга Apogee Spin Coater предназначена для одиночной обработки пластин размером до 200 мм (опционально 300 мм) или квадратных подложек с габаритами до 177×177 мм. Химически и коррозионностойкий материал рабочей чаши позволяет использовать все виды химических реактивов. Различные системы подачи фоторезиста в центрифугу, различные варианты держателей подложек, опция отмывки обратной стороны (BSR – back side rinse), опция удаления краевого валика (EBR – edge bead removal), делают центрифугу Apogee Spin Coater универсальным решением практически для любых задач. Управление центрифугой производится при помощи цветного сенсорного дисплея с GUI-интерфейсом. Инновационное программное обеспечение DataStream™ позволяет осуществлять работу по рецептам и анализировать рабочие параметры в режиме реального времени. Предусмотрены USB и Ethernet порты для экспорта/импорта данных. Конструкция центрифуги Apogee Spin Coater выполнена по принципу «plug&play», тем самым обеспечивается простая инсталляция и легкое освоение для пользователей любого уровня.

Для заказа доступны как настольный вариант размещения, так и встраиваемый вариант для интеграции в рабочий модуль X-Pro II.

Область применения

  • Нанесение фоторезиста, полиимида, золь-гель (sol-gel).
  • Фотолитография.

Особенности

  • Дозирующие насадки для использования 5−ти различных фоторезистов одновременно.
  • Ручная или автоматическая подача фоторезиста.

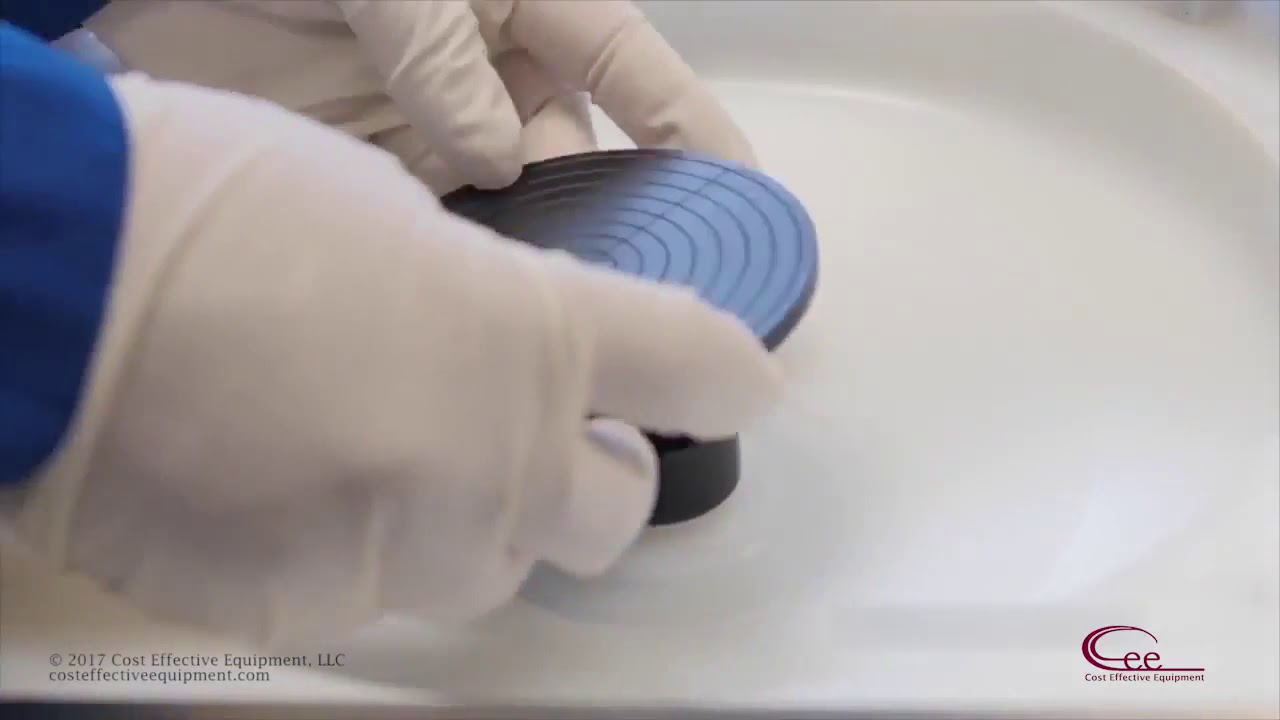

  • Быстрая смена подложкодержателя под пластины различного размеры.
  • Возможность работы c фоторезистами c низкой и средней вязкостью (до 5000 cP): DUV BARCs, фоторезист JSR M91Y/M230Y, Microposit S1800, AZ 1500 resist, PMMA, AZ 5200.
  • Возможность работы c фоторезистами c высокой вязкостью (до 50000 cP): фоторезист MicroChem SU-8, Shipley BPR-100, Futurex NR9, MircroChem LOR, MicroChem PMGI, AZ 4600, AZ 9200, Shin-Etsu MicroSi SIPR 9740, Fujifilm Durimide, полиимид HD Microsystems 2610-2620.

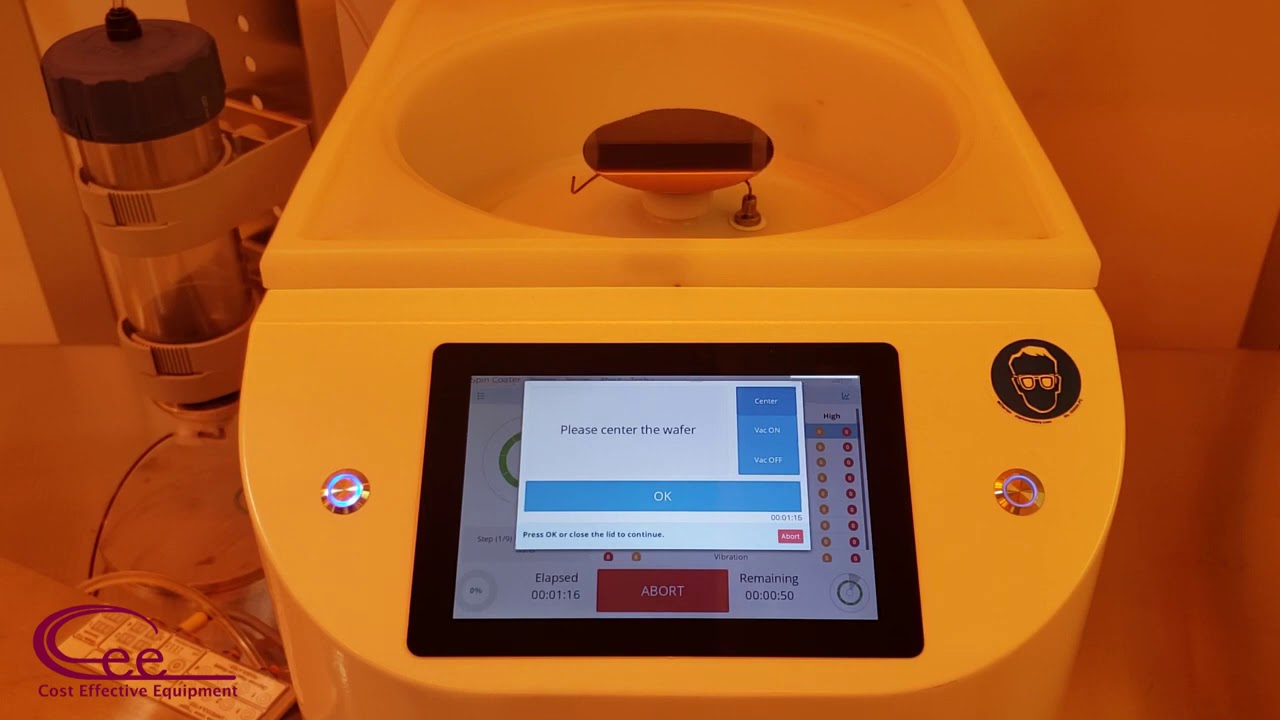

  • Простой интерфейс управления с цветным сенсорным дисплеем 7" и инновационным ПО DataStream™.
  • Лидирующий на рынке показатель надежности и времени безотказной работы.

Технические характеристики

Параметр Значение
Максимальный диаметр подложки 200 мм (опционально 300 мм)
Фотошаблоны до 177×177 мм
Скорость вращения
Разрешение
Воспроизводимость
0 – 12.000 об/мин (регулируется в ПО)
< 0.2 об/мин
< 0.2 об/мин
Ускорение скорости вращения 0 – 30.000 (об/мин)/с (без подложки)
0 – 23.000 (об/мин)/с (с пластиной 200 мм)
Тип корпуса Настольный или встраиваемый
Материал чаши Химически и коррозионностойкий полиэтилен (HDPE)
Подача фоторезиста Ручная или автоматическая
Линия подачи фоторезиста 1-5 шт.
Отмывка обратной стороны (BSR) Имеется для пластин Ø50-200 мм
Удаление краевого валика фоторезиста (EBR) Имеется для пластин Ø50-200 мм
Управление
  • Цветной сенсорный LCD дисплей 7"
  • Встроенный контроллер c новейшим ПО DataStream™ для отображения параметров процесса в режиме реального времени
  • Интуитивно понятный GUI-интерфейс
  • Работа по рецептам (время шага 0-9999.9 с, разрешение 0.1 с)
  • USB/Ethernet порты для загрузки/выгрузки параметров рецепта
  • Экспорт данных в Excel
  • Встроенные защитные блокировки для безопасной работы
Габариты (Ш×В×Г) 336×483×457 мм
Вес 21 кг
Дополнительные опции
  • Комплект универсальных держателей
  • Съемные вкладыши в чашу
  • Комплект ручных дозаторов
  • Картриджная система подачи реактивов
  • Автоматическая подача реактивов
  • Емкость для сбора реактивов с сенсором уровня заполнения
  • Центрирующий инструмент для пластин
  • Продувка чаши азотом
